Handrail Kabel
Vionta Cable Handrail ialah penyelesaian pagar premium yang direka untuk aplikasi kediaman dan komersil moden. Dihasilkan dengan bahan tahan karat dan tahan karat, ia menawarkan penampilan yang anggun, prestasi keselamatan yang boleh dipercayai dan hayat perkhidmatan yang panjang. Sesuai untuk dek, tangga, balkoni, laman dalam dan projek seni bina, kami menyediakan spesifikasi yang boleh disesuaikan, bekalan terus kilang dan sokongan OEM/ODM untuk memenuhi keperluan projek dan borong yang pelbagai.
Handrail Kabel vs Cable Balustrade: Memahami Perbezaan
Kedua-dua istilah itu berkaitan tetapi menerangkan produk yang berbeza dengan fungsi dan keperluan kod yang berbeza.
| Ciri | Handrail Kabel | Balustrad Kabel |
| Fungsi utama | Pegangan tangan yang boleh digenggam untuk pengguna tangga dan tanjakan | Sistem pengawal untuk geladak, balkoni atau perimeter mezanin |
| Rel atas | Penting — mesti boleh difahami setiap kod | Mungkin berstruktur sahaja (tidak selalu dapat difahami) |
| Rujukan kod kunci | IRC R311.7.8, IBC 1014, AS 1657 peruntukan susur | IRC R312, IBC 1015, AS 1657 peruntukan pengawal |
| Aplikasi biasa | Tangga (dalam dan luar), tanjakan, langkan eskalator | Tepi dek, perimeter balkoni, teres bumbung, mezanin |
| Profil rel teratas | Tiub bulat Ø 32–51 mm (julat yang boleh digenggam) atau penutup kayu | Bar rata, tiub segi empat sama atau tiub bulat — bentuk struktur sahaja |
Apabila menentukan susur tangan kabel untuk tangga, keperluan kebolehgenggaman rel teratas tidak boleh dirunding di bawah kebanyakan kod kediaman dan komersial. Vionta Metal mereka bentuk pemasangan susur tangan dengan keperluan pematuhan ini sebagai titik permulaan.
Apakah Handrail Kabel?

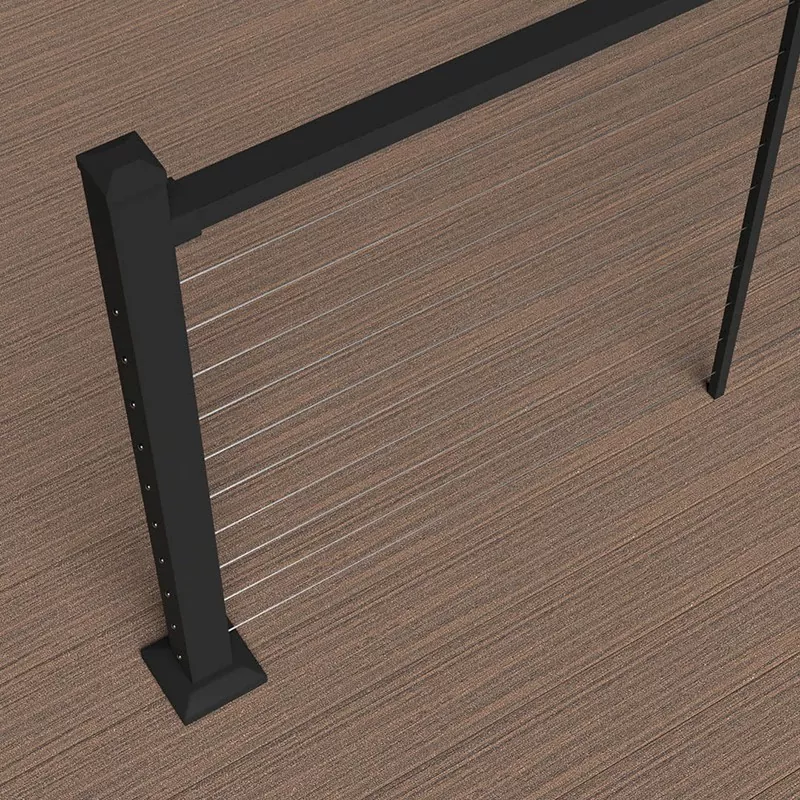

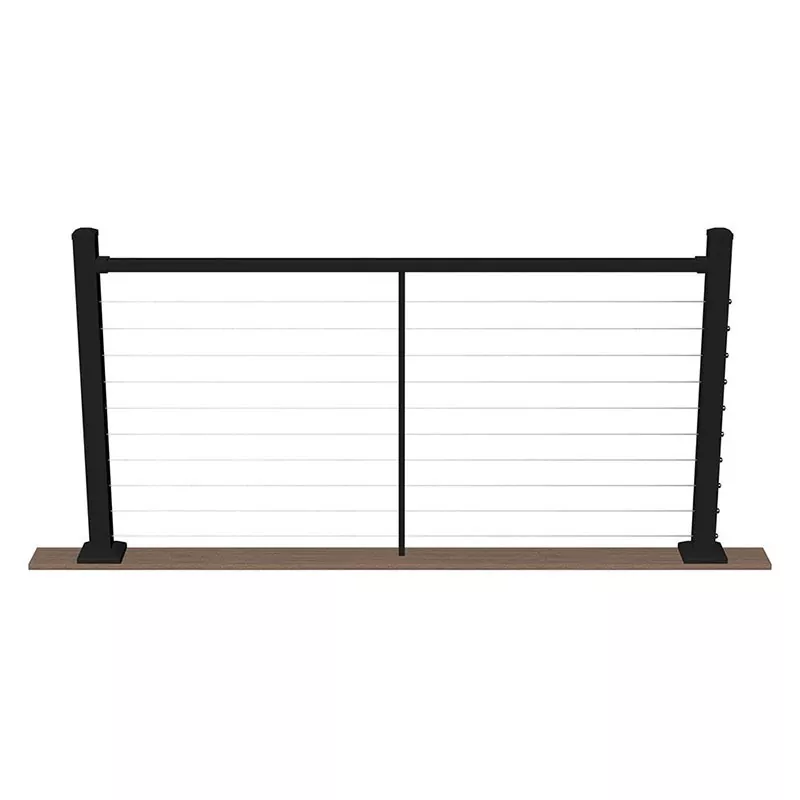

Rel tangan kabel ialah pemasangan pagar di mana larian kabel keluli tahan karat mendatar menyediakan pengisi antara tiang struktur, dengan rel atas yang boleh digenggam berterusan di atasnya. Isian kabel menggantikan baluster atau panel pepejal tradisional, mengekalkan garis penglihatan sambil memenuhi keperluan keselamatan struktur sistem pengawal atau susur tangan yang mematuhi kod.
Rel atas adalah elemen penentu. Ia mestilah berterusan, pada ketinggian yang betul dan menyediakan keratan rentas yang boleh digenggam yang membolehkan pengguna mengekalkan sentuhan semasa melintasi tangga atau tanjakan. Vionta Metal membekalkan rel atas dalam tiub keluli tahan karat bulat (spesifikasi paling biasa) dan saluran bertutup kayu (untuk aplikasi di mana permukaan cengkaman yang lebih panas diperlukan).
Pilihan Bahan
Semua kabel, tiang dan kelengkapan dibekalkan dalam keluli tahan karat 304 atau 316. Gred yang sesuai bergantung pada persekitaran pemasangan:
| Harta benda | 304 Keluli Tahan Karat | 316 Keluli Tahan Karat |
| Kandungan molibdenum | tiada | 2–3% (kunci untuk rintangan klorida) |
| Rintangan kakisan | Baik – persekitaran pedalaman dan terlindung | Cemerlang – pantai, marin, kolam bersebelahan |
| Penggunaan yang disyorkan | Tangga dalaman, tangga luaran terlindung, komersial bandar | Tangga pantai, geladak tepi laut, sekeliling kolam |
| Kos relatif | Lebih rendah | Lebih tinggi (lebih kurang 20–30% premium) |
Tentukan gred yang sama untuk kabel, tiang, kelengkapan dan tiub rel atas di seluruh untuk mengelakkan kakisan galvanik antara logam yang berbeza.
Spesifikasi Teknikal
| Parameter | Perincian |

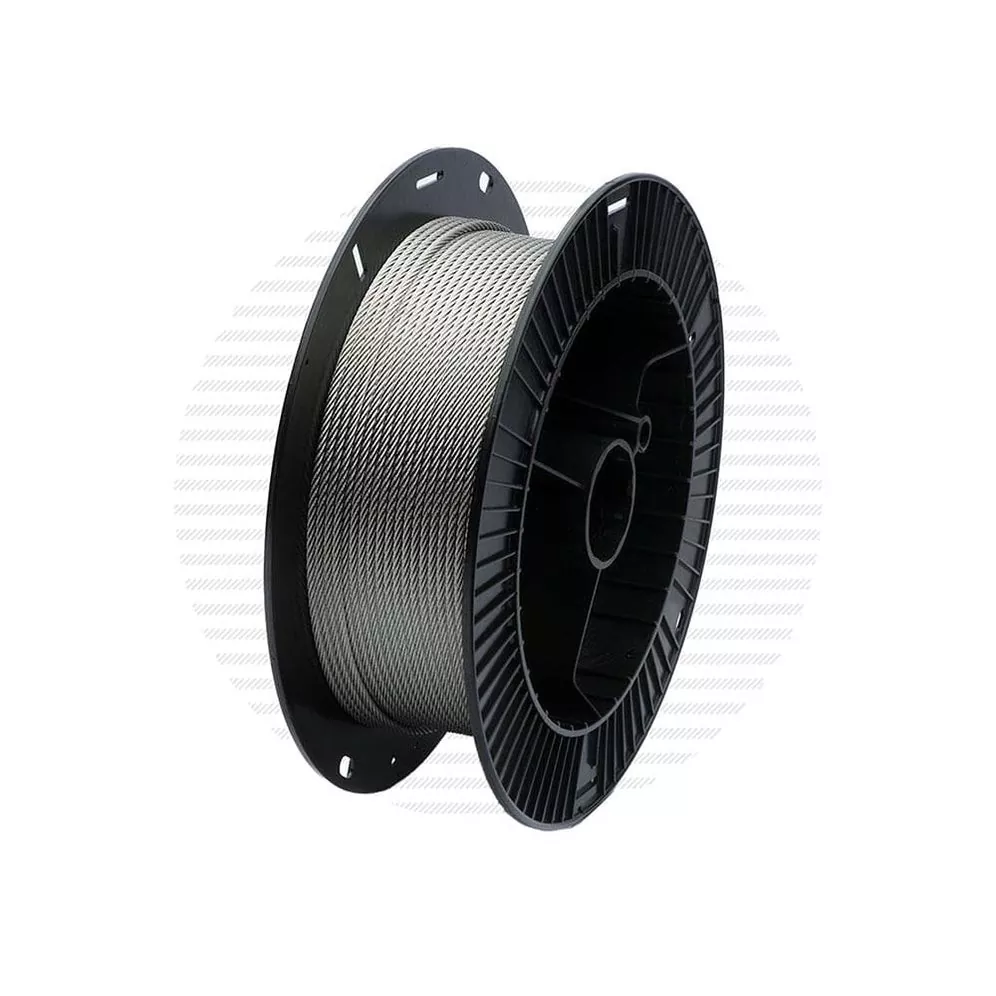

| Bahan kabel | Keluli tahan karat 304 atau 316 (dinyatakan mengikut pesanan) |
| Diameter kabel | 3 mm / 4 mm / 5 mm |
| Pembinaan kabel | 1×19 helai atau 7×7 helai |
| Rel atas - keluli tahan karat | Tiub bulat Ø 42.4 mm atau Ø 48.3 mm, ketebalan dinding 1.5–2.0 mm |
| Rel atas — pilihan kayu | Penutup kayu keras pada saluran keluli tahan karat; bahagian lebih kurang. 45×65 mm |
| Bahan siaran | 304 atau 316 tiub keluli tahan karat |
| Siarkan profil | Segi empat (40×40 mm, 50×50 mm) atau bulat (Ø 42.4 mm, Ø 48.3 mm) |
| Ketebalan dinding pasca | 1.5 mm – 2.0 mm |
| Ketinggian tiang standard | 900 mm / 1,000 mm / 1,100 mm (versi tangga-rake tersedia) |
| Jarak kabel (menegak) | Biasanya pusat 100 mm (boleh laras untuk memenuhi kod tempatan) |

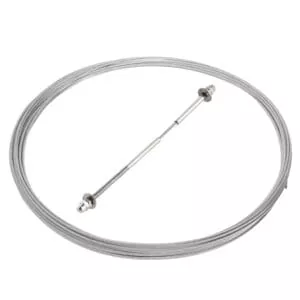

| Kelengkapan akhir | Terminal swaged atau penegang boleh laras berulir |
| Kemasan permukaan | Berus No. 4, cermin digilap No. 8, atau satin |
| Jangka jawatan maksimum | 1,500 mm (rentang yang lebih panjang memerlukan penegang perantaraan) |
Pematuhan KodRujukan
Sistem susur tangan kabel digunakan dalam projek merentasi pelbagai rangka kerja pengawalseliaan. Perkara berikut digunakan secara khusus untuk keperluan susur tangan (bukan peruntukan pengawal/balustrad):
| Pasaran | Standard | Keperluan Handrail |
| USA (kediaman) | IRC R311.7.8 | Profil yang boleh digenggam; keratan rentas bulat Ø 1.25–2 in (32–51 mm) |
| Amerika Syarikat (komersial) | IBC 1014 | Kereta api berterusan; profil yang boleh digenggam dalam diameter 1.25–2 |
| Australia | NCC / AS 1428.1 | Rel pekeliling Ø 30–50 mm; berterusan dari atas ke bawah tangga |
| UK / EU | BS 8300 / BS EN 1991 | Pegangan tangan yang boleh digenggam pada ketinggian 900–1,000 mm; bahagian bulat atau bujur |
| Kanada | NBC Bahagian 9 / Bahagian 3 | Profil boleh digenggam Ø 30–43 mm; berterusan pada bahagian terbuka tangga |
Rel atas tiub bulat standard Vionta Metal (Ø 42.4 mm) berada dalam julat yang boleh digenggam untuk keperluan IRC, IBC, AS 1428.1 dan NBC. Data dimensi produk dan sijil bahan tersedia atas permintaan untuk menyokong penyerahan pematuhan.

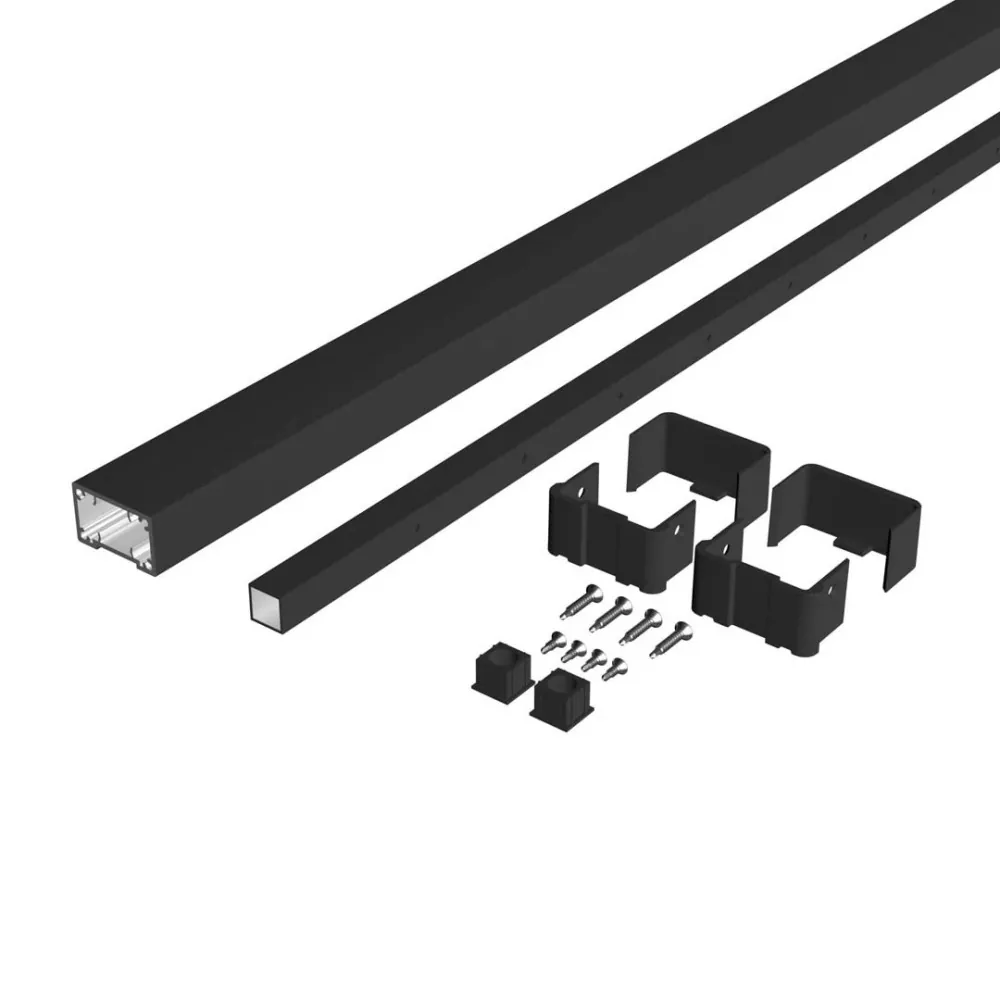

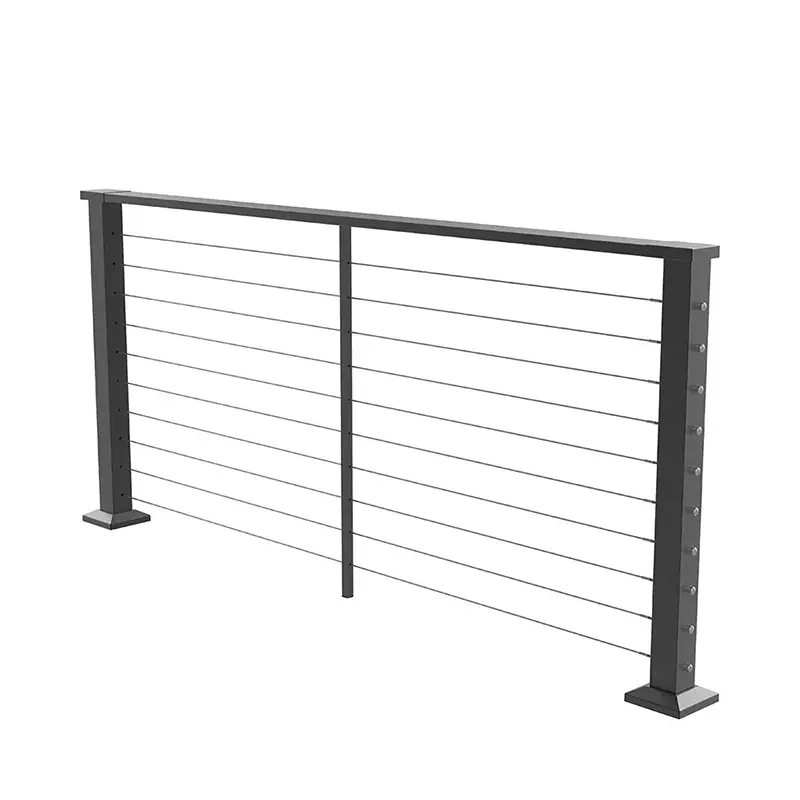

Komponen Sistem
| Komponen | bahan | Fungsi |
| Rel atas | 304/316 tiub bulat atau saluran bertutup kayu | Permukaan cengkaman utama — mestilah berterusan dan boleh digenggam setiap kod |
| Kabel berjalan | Keluli tahan karat 304 atau 316 | Isian di bawah rel atas — penghalang keselamatan struktur |
| Catatan | 304 atau 316 tiub keluli tahan karat | Tegak struktur — memindahkan beban ke tali tangga atau substrat |
| Terminal bergoyang / penegang | 316 keluli tahan karat | Sauh dan kabel ketegangan berjalan melalui tiang |
| Kelengkapan sudut / sudut | 316 keluli tahan karat | Benarkan larian kabel menukar arah pada pendaratan tangga |

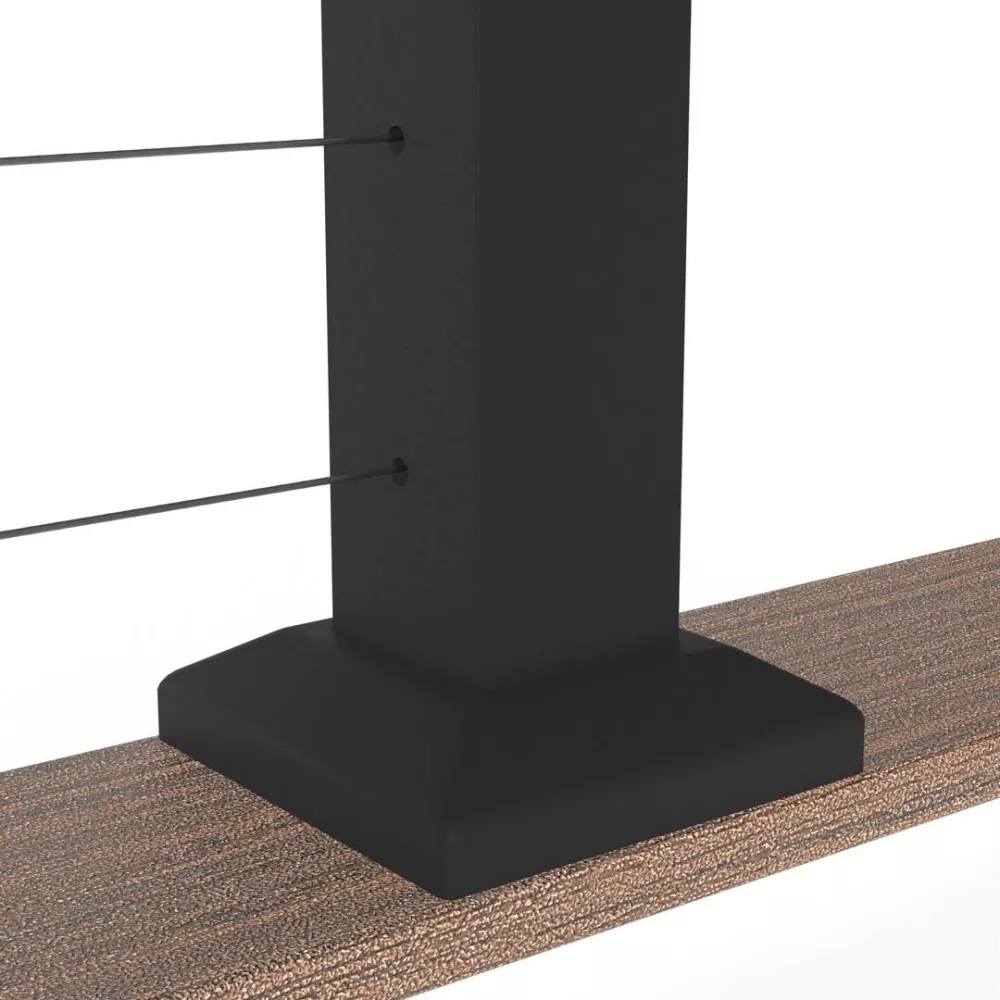

| Posting plat asas | Keluli tahan karat 304 atau 316 | Pelekap permukaan atau fascia — bolt atau kimpalan dipasang pada tali atau substrat |
| Penutup hujung / kurungan rel | Keluli tahan karat | Bahagian atas tiang meterai; sambungkan rel atas ke dinding atau tiang baru |
Senario Aplikasi

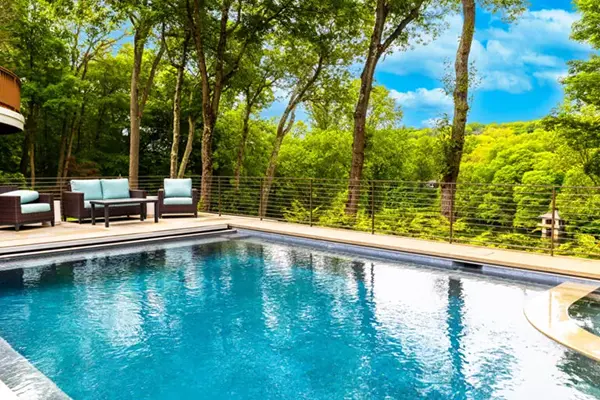

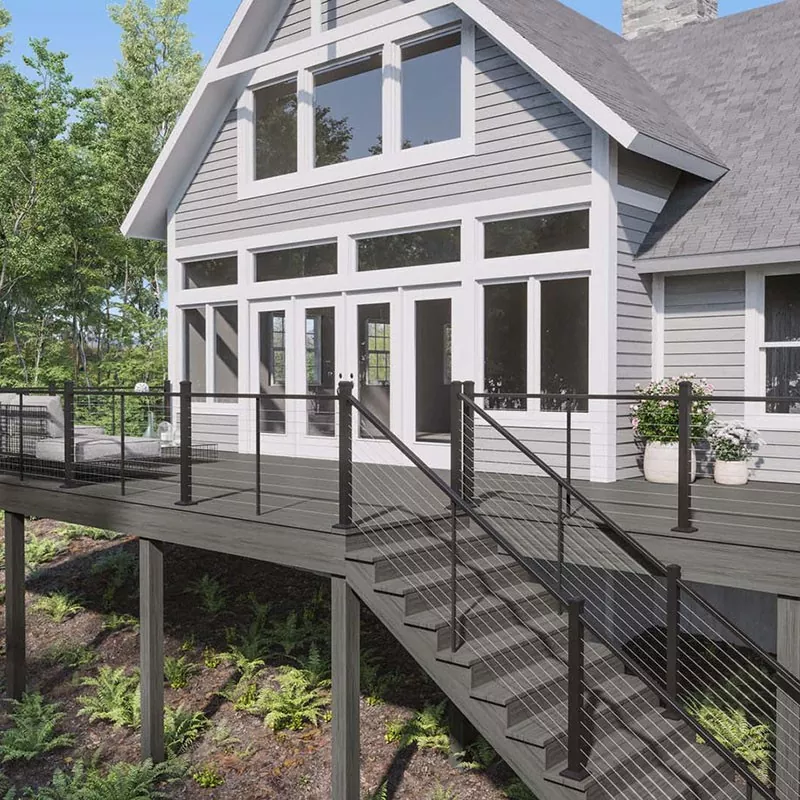

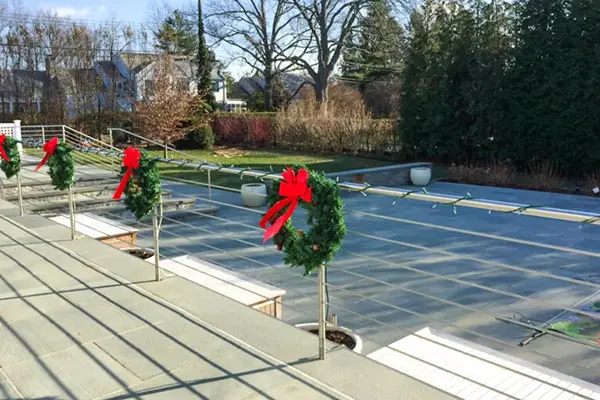

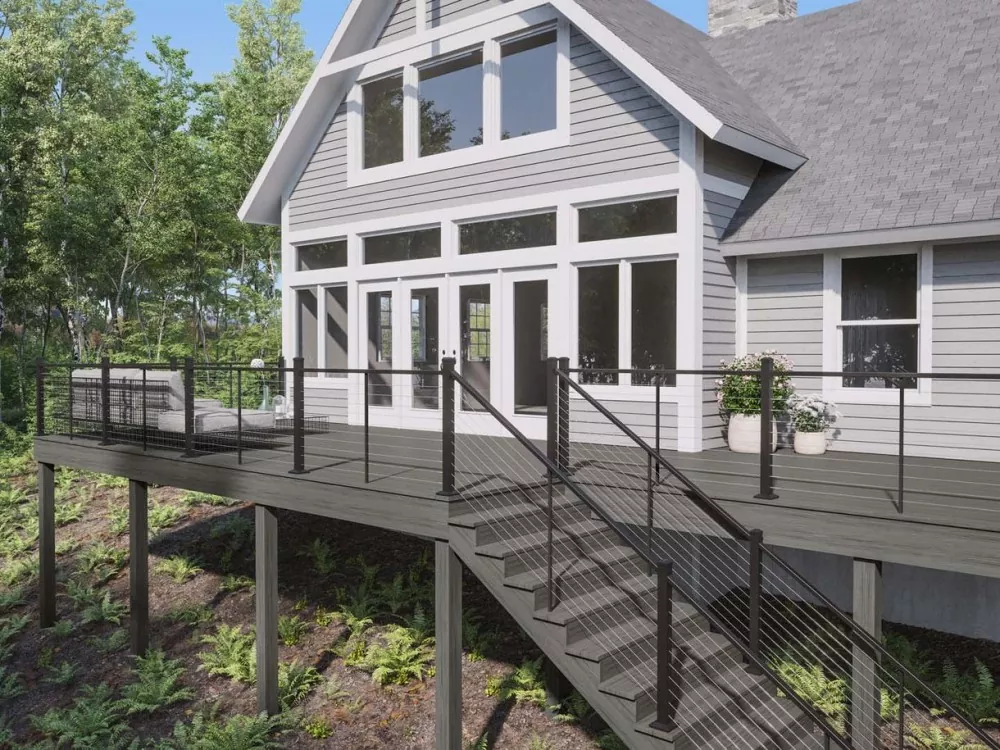

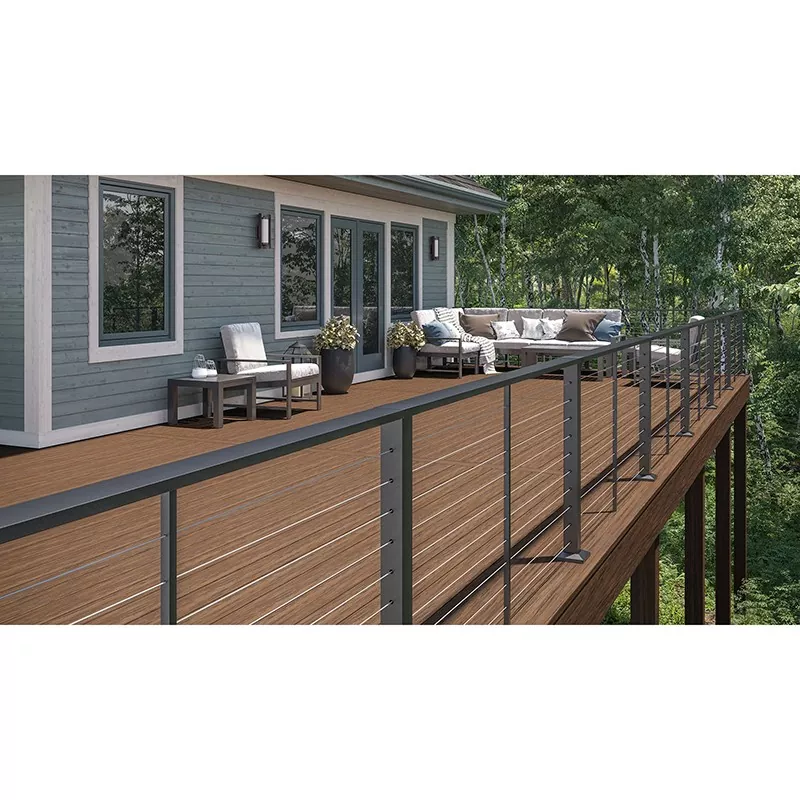

Sistem susur tangan kabel ditentukan di mana-mana susur tangan boleh genggam yang mematuhi kod diperlukan bersebelahan dengan isian kabel terbuka. Aplikasi biasa termasuk:
Tangga kediaman dalaman dan tangga loteng — Tangga dek kayu luaran — Teras tangga komersial konkrit dan keluli — Langkan tangga hotel dan hospitaliti — Sistem susur tangga dan tangga awam — Sambungan tangga mezanin dan galeri — Eskalator dan langkan laluan pejalan kaki
Pilihan Penyesuaian
Vionta Metalmengarang sistem susur tangan kabel untuk keperluan khusus projek. Parameter berikut semuanya boleh ditentukan pada peringkat pesanan:
| Parameter | Pilihan |
| Gred kabel | SS304 atau SS316 |
| Diameter kabel | 3 mm / 4 mm / 5 mm |
| Orientasi larian kabel | Mendatar (standard) atau menegak |
| Profil rel teratas | Tiub bulat (standard), bujur atau saluran bertutup kayu |
| Siarkan profil | Segi empat atau bulat; pelekap permukaan atau plat asas pelekap sisi |
| Kemasan permukaan | Berus no 4, cermin digilap No 8, satin |
| Ketinggian jawatan | Standard 900/1,000/1,100 mm; tangga-rake dan ketinggian tersuai tersedia |
| Konfigurasi tangga | Larian lurus, berbentuk L, berbentuk U, heliks — kelengkapan sudut dibekalkan |
Program OEM dan label peribadi tersedia untuk pengimport dan pengedar produk bangunan. Hubungi riley@viontametal.com dengan lukisan projek atau spesifikasi untuk sebut harga yang disesuaikan.
Gambaran Keseluruhan Pemasangan

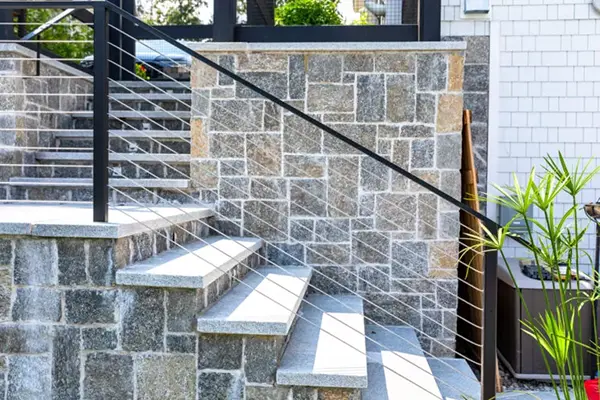

Pemasangan susur tangan kabel pada tangga mengikut urutan yang sama seperti sistem dek rata, dengan pertimbangan tambahan untuk sudut garu tangga dan larian rel atas yang berterusan.
1. Betulkan plat tapak tiang pada tali tangga atau substrat di pusat yang ditentukan. Untuk aplikasi tangga, tiang biasanya ditetapkan pada menegak tegak, tidak berserenjang dengan garu.
2. Tetapkan tiang dengan tiang dan plat asas selamat. Sahkan penjajaran dengan garis rentetan dari tiang atas ke bawah.
3. Kabel suapan berjalan melalui tiang dan panduan perantaraan. Pada larian tangga yang dirangkak, kelengkapan sudut kabel digunakan di tiang atas dan bawah.
4. Sapukan ketegangan pada larian kabel mengikut helaian spesifikasi penegangan Vionta. Ketegangan sasaran berbeza mengikut diameter kabel dan rentang pasca.
5. Betulkan rel atas — berterusan dari pendaratan atas ke newel bawah. Pendakap dinding mengikat rel ke batu atau kayu jika perlu.
6. Periksa jarak kabel, tiang paip dan semua tork pengikat. Ketegangan semula selepas 30 hari.
Vionta Metalmenyediakan panduan pemasangan PDF, helaian spesifikasi tegangan khusus tangga, dan nilai tork yang sesuai dengan setiap pesanan. Untuk konfigurasi tangga yang kompleks, pasukan teknikal kami boleh menyediakan lukisan kedai atas permintaan.
Kawalan Kualiti
| Uji / Semak | Standard |
| Pengesahan gred bahan | Sijil kilang untuk kabel, tiub dan kelengkapan — 304 atau 316 seperti yang dinyatakan |
| Ujian beban putus kabel | Contoh ujian tegangan kelompok bagi setiap ASTM A492 atau setara |
| Ujian semburan garam | 500 jam minimum setiap ASTM B117 |
| Pemeriksaan dimensi rel atas | OD dan ketebalan dinding ±0.1 mm; kelurusan hingga 1 mm/m |
| Pemeriksaan kemasan permukaan | 100% visual — tiada pitting, kecacatan kimpalan, atau kemasukan permukaan |
| Pemeriksaan pemasangan pra-penghantaran | Sistem sampel dipasang dan diperiksa sebelum memuatkan kontena |
Perkhidmatan Kilang dan OEM

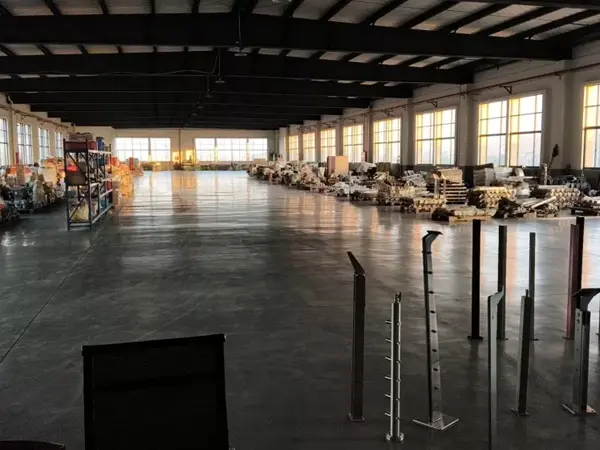

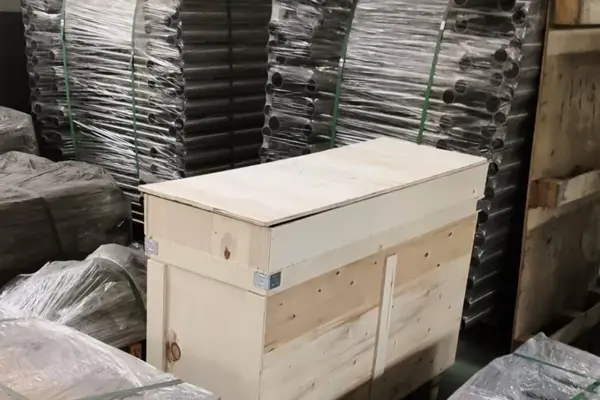

Vionta Metalmengendalikan kemudahan pembuatannya sendiri di Cixi, Ningbo. Kami mengendalikan penyemperitan, pemotongan, kimpalan, penggilap, pemasangan kabel dan pemeriksaan pra-penghantaran secara dalaman. Program OEM dan label persendirian tersedia — kami boleh membuat sistem susur tangan kabel mengikut spesifikasi anda, menggunakan tanda jenama anda dan membungkus keperluan pelabelan anda.
Kami membekalkan sistem susur tangan kabel ke UK, Jerman, Belanda, Australia, Kanada dan Amerika Syarikat. Sijil ujian bahan dan sokongan pemeriksaan pihak ketiga tersedia untuk projek yang memerlukannya.
Soalan Lazim
Apakah perbezaan antara susur kabel dan langkan kabel?
Rel tangan kabel termasuk rel atas yang boleh digenggam sebagai elemen fungsi utama — ia adalah spesifikasi yang betul untuk aplikasi tangga di mana kod memerlukan susur tangan berterusan. Balustrad kabel merujuk kepada sistem pengawal yang lengkap (tiang ditambah isian kabel) dan mungkin tidak termasuk rel atas yang boleh digenggam. Untuk tangga, nyatakan susur tangan kabel; untuk perimeter dek dan balkoni, nyatakan langkan kabel.
Apakah profil rel teratas yang tersedia?
Tiub bulat keluli tahan karat dalam Ø 42.4 mm atau Ø 48.3 mm (berus atau digilap cermin), dan saluran bertutup kayu dengan bahagian anggaran 45×65 mm. Pilihan tiub bulat berada dalam julat diameter yang boleh digenggam yang diperlukan oleh IRC, IBC dan AS 1428.1.
Bolehkah susur tangan kabel digunakan pada tangga bersudut atau heliks?
ya. Tiang penjuru dengan kelengkapan sudut kabel membolehkan larian kabel bertukar arah pada pendaratan tanpa rehat dalam isian. Vionta Metal mengarang sistem untuk memproyeksikan geometri tangga khusus atas permintaan.
Gred kabel manakah yang harus saya nyatakan untuk pemasangan luar?
Untuk kebanyakan persekitaran luar, gred 304 adalah memadai. Untuk pemasangan tepi pantai, dermaga atau kolam bersebelahan, nyatakan 316 di seluruh — kabel, tiang dan semua kelengkapan. Gunakan gred yang sama untuk semua komponen logam untuk mengelakkan kakisan galvanik.
Adakah susur tangan kabel memenuhi keperluan kod susur tangga tangga?
Ya, apabila diameter rel atas berada dalam julat yang boleh digenggam (biasanya 1.25–2 inci / 32–51 mm untuk kod AS). Vionta Metal boleh menyediakan spesifikasi dan data dimensi untuk menyokong dokumentasi pematuhan untuk IRC, IBC, AS 1428.1, BS EN 1991 dan NBC.
Apakah masa utama dari China?
Pengeluaran dan penghantaran standard mengambil masa 15–25 hari bergantung pada jumlah pesanan dan penyesuaian. Masa utama disahkan pada peringkat sebut harga.
